# MXOS Bootloader 命令
简单地说：Bootloader 就是在操作系统内核或用户应用程序运行之前运行的一段小程序。
通过这段小程序，我们可以初始化硬件设备、建立内存空间的映射图，从而将系统的软硬件环境带到一个合适的状态，以便为最终调用操作系统内核或用户应用程序准备好正确的环境。
该文档包含了 mxos Bootloader 模式的命令列表，进入步骤及具体命令使用方法。
#Bootloader模式功能列表
mxos 的 Bootloader 模式为用户提供以下命令：
命令代码 | 名称 | 功能 |
0 | BOOTUPDATA | 读取或更新bootloader固件 |
1 | FWUPDATA | 读取或更新应用程序固件 |
2 | DRIVERUPDATE | 读取或更新RF射频驱动 |
3 | PARAUPDATE | 读取或更新mxos设置参数 |
4 | FLASHUPDATE | 读取或更新flash内容 |
5 | MEMORYMAP | 列出flash内存分配图 |
6 | BOOT | 运行应用程序 |
7 | REBOOT | 重启 |
#Bootloader模式进入步骤
- 以 MXKit 系列开发板为例，将 microUSB接口，通过 “Micro-USB线” 连接到 PC。其 microUSB 接口会虚拟出 2 个COM口，一个是“调试串口”，波特率 115200bps；一个是“用户串口”，波特率：921600.
- 在 PC 设备管理器中，找到“用户串口"对应的 COM 端口号-通常为 Enhanced COM Port。（调试串口 COM 端口通常为 Standard COM Port）。
- 打开 SecureCRT 串口调试工具软件，连接用户串口，波特率 921600 bps，数据位：8bit，奇偶校验：无，停止位：1。参数如图：
- 开发板的 BOOT 置 ON（低电平），STATUS：OFF（高电平）,然后按 ”Reset“ 按键，复位开发板，进入 Bootloader 模式。
- SecureCRT 串口软件输出的 Bootloader log信息如图：
#Bootloader模式命令使用示例
#命令0:更新或读取Bootloader固件
#读取Bootloader固件
1.参考 Bootloader 模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：0 -r，回车；
3.在SecureCRT中选择Transfer→Receive Ymodem，
4.确认后，显示如图。
至此，Bootloader固件读取完毕，读取文件保存在以下目录中，如图：
#更新Bootloader固件
若您已经获取到 Bootloader固件，可以参考以下步骤进行。
1.参考 Bootloader 模式进入步骤，进入 Bootloader 模式；
2.输入指令前，需要更改设置：Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS 取消掉；然后输入：0，回车，如下图；
3.SecureCRT 中选择 Transfer → Send Ymodem → 选择更新的 Bootloader 固件;
4.确认后，固件烧录界面显示如图。
至此，Bootloader 固件更新完成。
#命令1:更新或读取应用程序固件
更新或读取方法，同命令0：Bootloader操作方法。
#更新应用程序固件
1.参考 Bootloader 模式进入步骤，进入Bootloader模式；
2.输入指令前，需要更改设置：Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；然后输入：1，回车，如下图；
3.SecureCRT中选择Transfer→Send Ymodem→选择更新的应用程序固件，点击 OK;
4.确认后,固件烧录界面显示如图。
至此，应用程序固件更新完成。
#读取应用程序固件
1.参考 Bootloader 模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：1 -r，回车；
3.在SecureCRT中选择Transfer→Receive Ymodem
4.确认后，显示如图。
至此，应用程序固件读取完毕，读取文件保存在以下目录中，如图：
#命令2:更新或读取RF射频驱动固件
更新或读取方法，同命令0：Bootloader操作方法。
#更新RF射频驱动固件
1.参考 Bootloader 模式进入步骤，进入Bootloader模式；
2.输入指令前，需要更改设置：Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；然后输入：2，回车，
3.SecureCRT中选择Transfer→Send Ymodem→选择更新的应用程序固件，点击 OK;
4.确认后,固件烧录界面显示如图。
至此，应用程序固件更新完成。
#读取RF射频驱动固件
1.参考 Bootloader 模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：2 -r，回车；
3.在SecureCRT中选择Transfer→Receive Ymodem
4.确认后，显示如图。
至此，应用程序固件读取完毕，读取文件保存在以下目录中，如图：
#命令3:更新或读取或擦除mxos设置参数
#更新mxos设置参数
1.参考 Bootloader模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：3 回车；
3.在SecureCRT中选择Transfer→Send Ymodem，选择要更新的bin文件，即可开始更新。
#读取mxos设置参数
1.参考Bootloader模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：3 -r，回车；

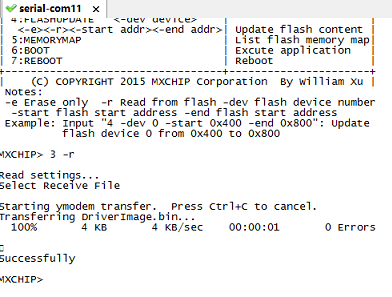

3.在SecureCRT中选择Transfer→Receive Ymodem确认后，显示如图。
#
至此， mxos 设置参数读取完毕，读取文件存放在SecureCRT指定目录中。
#擦除mxos设置参数
1.参考Bootloader模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：3 -e，回车； 显示如图。
#命令4:读取或擦除/更新Flash内容
#读取指定Flash区域内容
1.参考Bootloader模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：4 –dev 0 -r –start 0x800C000 –end 0x800C100，回车；
3.在SecureCRT中选择Transfer→Receive Ymodem，读取文件存放在SecureCRT指定目录中。
#擦除指定Flash区域内容
1.参考Bootloader模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：4 –dev 0 –e –start 0x0000100 –end 0x0001000，回车； log如图。
#更新指定Flash区域内容
1.参考Bootloader模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：4 –dev 0 –start 0x800C000 –end 0x800C100，回车；
在SecureCRT中选择Transfer→Send Ymodem，选择要烧录的.bin文件，确认后，即可成功烧录。
#命令5:查询Flash内存地址分配列表
1.参考Bootloader模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：5，回车； 显示如图。
（注：参数中0x08000000为起始地址，0x00004000为该flash区长度）
3.至此，flash内存分配列表查询完毕。
#命令6:运行应用程序
1.参考Bootloader模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：6，回车； 显示如图。
3.至此，flash内存地址分配列表查询完毕.
#命令7:重启模块
1.参考Bootloader模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：7，回车； 显示如图。
至此，模块重启完毕。
