# 应用示例

本文将详细介绍：如何更新 AT 应用程序固件；如何实现工作模式切换；如何开启模块 WiFi 功能的不同工作模式；以及如何建立 Socket 连接并通信等功能。

#软件准备

对应模组的AT固件，如：EMW3xxx_0000.xxxx.xxxx_ota.bin。
固件下载软件：SecureCRT (opens new window)。
AT指令串口调试软件：格西烽火 (opens new window)。
AT指令格西烽火bsp工程文件：📎at_v2.0_cmd.bsp.zip
本文档的各demo示例指令集合版bsp工程，可下载：📎at_all_demo.bsp.zip
MCU与AT固件的WiFi模组交互的参考代码：📎MCU-WIFI通讯例程.rar

#工作模式切换

#AT指令模式切换至透传模式

AT 指令模式时，用户串口输入指令：AT+CIPSENDRAW\r，返回： OK, 即可退出 AT 指令模式，进入数据透传模式。

#透传模式切换至 AT 指令模式

透传模式时，用户串口输入指令：+++，返回： OK，即可退出透传模式，进入 AT 指令模式。

具体指令输入情况，如下图所示。

#WiFi功能用例

#启动AP模式

在 AT 指令模式下，通过 “用户串口” 输入以下指令，实现模块启动 Soft_AP 模式，步骤如下：

序号	步骤	发送指令（或操作）	返回(或现象)
1	进入 AT 指令模式	`+++`	`OK`
2	设置模块 Soft_AP 名称并启动	`AT+WSAP=MXCHIP,12345678\r`	`OK`
3	查询 Soft_AP 是否成功建立	`AT+WSAPS\r`	`+WSAPS:AP_UP\r\nOK`
4	查询模块 IP 地址	`AT+WSAPIP?\r`	`WSAPIP:10.10.10.1,255.255.255.0,10.10.10.1`

AP 模式设置串口工具log输出如下图所示：

#启动STATION模式

在 AT 指令模式下，通过 “用户串口” 输入以下指令，实现模块启动 STATION 模式，步骤如下：

序号	步骤	发送指令（或操作）	返回(或现象)
1	设置模块接入的 AP 名称和密码	`AT+WJAP=SWYANG,yangbatian2015\r`	`OK`
2	查询是否成功连接该 AP	`AT+WJAPS\r`	`+WJAPS:CONNECTED\r\nOK`
3	查看模块的 IP 地址	`AT+WJAPIP?\r`	`+WJAPIP:192.168.31.67,255.255.255.0,192.168.31.1`

Station模式设置串口log输出如下图所示：

#AT透传固件OTA更新

进入 AT 指令模式，设备需首先连接至 AP, 保证可联网通信，然后通过发送 OTA 查询和更新的 AT 指令进行在线固件更新。具体步骤及指令如下：

序号	步骤	发送指令（或操作）	返回(或现象)
1	进入 AT 指令模式	`+++`	`OK`
2	重启模块	`AT+REBOOT\r`	`OK`
3	设置模块STATION模式，及接入的AP信息	`AT+WJAP=Xiaomi.Router,stm32f215\r`	`OK` ，`+WEVENT:STATION_UP`
4	查询云端可更新的 AT 固件版本	`AT+OTACHECK\r`	`+OTACHECK:fog_v3_AT_v2.0.3` , `OK`
5	开始更新指定版本号的 AT 固件	`AT+OTASTART=fog_v3_AT_v2.0.3`	`OK` ,继而出现通知信息：`+OTAEVENT:START` , `+OTAEVENT:SUCCESS` ,然后重启，出现： `+WEVENT:STATION_UP`

具体步骤参考下图内容：

#Socket通信用例

#TCP服务器端

#AP模式下，模块做TCP服务器

模块在 Soft_AP 模式下，做为 TCP 服务器，与 PC 端的 TCP 客户端之间建立一个 TCP 连接并通信。步骤如下:

序号	步骤	发送指令（或操作）	返回（或现象）
1	设置并开启Soft_AP模式	`AT+WSAP=jenny,12345678\r`	`OK`
2	查询模块 IP 地址	`AT+WSAPIP?\r`	`+WSAPIP=10.10.10.1,255.255.255.0,10.10.10.1`
3	PC 连接到模块启动的 AP	PC端 Wlan 列表找到AP：`jenny` ，并连接	成功连接
4	设置模块做 TCP Server	`AT+CIPSTART=0,tcp_server,8080\r`	`OK`
5	PC 起 TCP 客户端并连接	目标IP：10.10.10.1,目标端口：8080，不指定本地端口	连接成功.`+CIPEVENT=CLIENT,CONNECTED,10.10.10.2,54849`
6	AT指令模式下，模块通过串口向TCP客户端发数据	`AT+CIPSEND=0,54849,5\r12345`	TCP客户端接收区收到：`12345`
7	AT指令模式下，TCP客户端向模块串口发数据	1. TCP工具发送区发送：`1234567890`	发送成功
		2. 若模块端为非自动接收至串口，即：`AT+CIPRECVCFG` 设置为0，则需输入指令：`AT+CIPRECV=0,54849\r` 进行数据接收	`+CIPRECV:10，1234567890\r\nOK`
		3. 若模块端为自动接收至串口，即：`AT+CIPRECVCFG` 设置为1，则不需输入指令进行数据接收.	模块串口接收到：`1234567890`
8	透传模式下,模块通过串口向 TCP 客户端发数据	1. 模块串口输入指令：`AT+CIPSENDRAW\r` ；	`OK`
		2. 串口输入：`abcdefghijklmn`	PC端TCP客户端接收到：`abcdefghijklmn`
9	透传模式下，TCP 客户端发送数据至模块串口	TCP客户端发送区输入数据：`1234567890`	模块串口接收到：`1234567890`

PC端利用TCP/UDP测试软件创建TCP客户端，如下图：

TCP/UDP测试软件工作区如下：

串口调试软件的数据接收工作区信息如下：

#STATION模式下，模块做TCP服务器

模块在 STATION 模式下，做 TCP 服务器，建立一个 TCP 连接，并通信。具体步骤如下：

序号	步骤	发送指令（或操作）	返回（或现象）
1	设置并开启STATION模式	`AT+WJAP=William Xu,mx099555\r`	`OK`
2	查询模块的IP地址	`AT+WJAPIP?\r`	`+WSAPIP=10.0.1.45,255.255.255.0,10.10.10.1`
3	模块设置TCP SERVER参数	`AT+CIPSTART=0,tcp_server,8080\r`	`OK`
4	PC端起tcp 客户端	PC WLAN 连接到 Willam Xu，TCP/UDP调试工具起一个TCP client，目标IP: 10.0.1.45, 端口号：8080，并连接	连接成功.`+CIPEVENT=CLIENT,CONNECTED,10.0.1.41,53594`
5	AT指令模式下，模块通过串口向TCP客户端发数据	`AT+CIPSEND=0,53594,5\r12345`	TCP客户端接收区收到：`12345`
6	AT指令模式下，TCP客户端向模块串口发数据	1. TCP工具发送区发送：`1234567890`	发送成功
		2. 若模块端为非自动接收至串口，即：`AT+CIPRECVCFG` 设置为0，则输入指令：`AT+CIPRECV=0,53594\r`	`+CIPRECV:10,1234567890\r\nOK`
		3. 若模块端为自动接收至串口，即：`AT+CIPRECVCFG` 设置为1，则不需输入指令.	模块串口接收到：`1234567890`
7	透传模式下,模块通过串口向 TCP 客户端发数据	1. 模块串口输入指令：`AT+CIPSENDRAW\r` ；	`OK`
		2. 串口输入：`abcdefghijklmn`	PC端TCP客户端接收到：`abcdefghijklmn`
8	透传模式下，TCP客户端发送数据至模块串口	TCP客户端发送区输入数据：`1234567890`	模块串口接收到：`1234567890`

PC端利用TCP/UDP测试软件创建TCP客户端，如下图：

TCP/UDP测试软件工作区：

右侧为串口调试软件的数据接收工作区。

#TCP客户端

当需要模块做 TCP 客户端，并创建 TCP 链接，进行 TCP 通信时，可参考如下步骤：

#AP模式下，模块做TCP客户端

AP 模式下，模块做 TCP 客户端，建立一个TCP连接，并通信。步骤如下：

序号	步骤	发送指令（或操作）	返回（或现象）
1	设置并开启Soft_AP模式	`AT+WSAP=jenny,12345678\r`	`OK`
2	PC连接到 AP，并获取IP地址	PC端 Wlan 连接至`jenny` ； PC端打开cmd.exe，输入指令：`ipconfig` 。	成功连接jenny，PC的IP 地址：10.10.10.2
3	设置模块做 tcp client 的参数	`AT+CIPSTART=1,tcp_client,10.10.10.2,20001\r`	`OK`
4	PC起 TCP 服务器并自动连接	设置本机port端口号：20001	与模块的 tcp client 自动连接成功.`+CIPEVENT:1,SERVER,CONNECTED`
5	AT指令模式下，模块通过串口向TCP客户端发数据	`AT+CIPSEND=1,5\r12345`	TCP客户端接收区收到：`12345`
6	AT指令模式下，TCP客户端向模块串口发数据	1. TCP工具发送区发送：`1234567890`	发送成功
		2. 若模块端为非自动接收至串口，即：`AT+CIPRECVCFG` 设置为0，则输入指令：`AT+CIPRECV=1\r`	`+CIPRECV:10,1234567890\r\nOK`
		3. 若模块端为自动接收至串口，即：`AT+CIPRECVCFG` 设置为1，则不需输入指令.	模块串口接收到：`1234567890`
7	透传模式下,模块通过串口向 TCP 客户端发数据	1. 模块串口输入指令：`AT+CIPSENDRAW\r` ；	`OK`
		2. 串口输入：`abcdefghijklmn`	PC端TCP客户端接收到：`abcdefghijklmn`
8	透传模式下，TCP客户端发送数据至模块串口	TCP客户端发送区输入数据：`1234567890`	模块串口接收到：`1234567890`

PC端利用TCP/UDP测试软件创建一个TCP服务器，与模块TCP客户端进行通信，具体情况请参考下图。

TCP/UDP测试软件工作区如下图：

串口调试软件的数据收发工作区如下图：

#STATION模式下的TCP客户端

在 STATION 模式下，模块做 TCP 客户端，建立一个TCP连接，并通信。具体步骤如下：

注意：请确保当前id的连接为断开状态，再进行设置，否则，会报错。

序号	步骤	发送指令（或操作）	返回（或现象）
1	设置并开启STATION模式,等待连接成功	`AT+WJAP=Willam Xu,mx099555\r`	`OK` `+WEVNET:STATION UP`
2	PC连接到 Willam Xu，并获取IP地址	PC端 Wlan 连接至`Willam Xu` ； PC端打开cmd.exe，输入指令：`ipconfig` 。	成功连接Willam Xu，PC的IP 地址：10.0.1.45
3	设置模块做 tcp client 的参数	`AT+CIPSTART=1,tcp_client,10.0.1.48,20001\r`	`OK`
4	PC起 TCP 服务器并自动连接	设置本机port端口号：20001	与模块的 tcp client 自动连接成功。`+CIPEVENT:1,SEVER,CONNECTED`
5	AT指令模式下，模块通过串口向TCP服务端发数据	`AT+CIPSEND=1,5\r12345`	TCP服务端接收区收到：`12345`
6	AT指令模式下，TCP服务端向模块串口发数据	1. TCP工具发送区发送：`1234567890`	发送成功
		2. 若模块端为非自动接收至串口，即：`AT+CIPRECVCFG` 设置为0，则输入指令：`AT+CIPRECV=1\r`	`+CIPRECV:10,1234567890\r\nOK`
		3. 若模块端为自动接收至串口，即：`AT+CIPRECVCFG` 设置为1，则不需输入指令.	模块串口接收到：`1234567890`
7	透传模式下,模块通过串口向 TCP 客户端发数据	1. 模块串口输入指令：`AT+CIPSENDRAW\r` ；	`OK`
		2. 串口输入：`abcdefghijklmn`	PC端TCP客户端接收到：`abcdefghijklmn`
8	透传模式下，TCP客户端发送数据至模块串口	TCP客户端发送区输入数据：`1234567890`	模块串口接收到：`1234567890`

利用TCP/UDP测试软件创建一个TCP服务器，与模块的TCP客户端进行通信，具体情况如下图。

PC端TCP/UDP测试软件数据收发工作区：

串口调试软件数据收发工作区：

#UDP广播

当需要模块做 UDP 广播（服务器端），并发 UDP 广播信息时，可参考以下步骤。

#AP模式下的UDP广播

在 AP 模式下，模块建立一个UDP广播服务（服务器端），发 UDP 广播信息。具体步骤如下：

序号	步骤	发送指令（或操作）	返回（或现象）
1	设置并开启Soft_AP模式	`AT+WSAP=jenny,12345678\r`	`OK`
2	PC连接到 AP，并获取IP地址	PC端 Wlan 连接至`jenny` ； PC端打开cmd.exe，输入指令：`ipconfig` 。	成功连接jenny，PC的IP 地址：10.10.10.2
3	设置模块 UDP 广播服务的参数	`AT+CIPSTART=2,udp_broadcast,10.10.10.255,20001,4001\r`	`OK` 返回通知 `+CIPEVENT:2,UDP,CONNECTED`
4	PC起 UDP 客户端并连接	设置目标 Port 端口号：4001，本机端口号：20001	与模块的自动连接成功.
5	AT指令模式下，模块通过串口向 UDP 服务器端发数据	`AT+CIPSEND=2,5\12345`	TCP客户端接收区收到：`12345`
6	AT指令模式下，UDP 客户端向模块串口发数据	1. 发送区发送：`1234567890`	发送成功
		2. 若模块端为非自动接收至串口，即：`AT+CIPRECVCFG` 设置为0，则输入指令：`AT+CIPRECV=1\r`	`+CIPRECV:10,1234567890\r\nOK`
		3. 若模块端为自动接收至串口，即：`AT+CIPRECVCFG` 设置为1，则不需输入指令.	模块串口接收到：`1234567890`
7	透传模式下,模块通过串口向 UDP 服务器发数据	1. 模块串口输入指令：`AT+CIPSENDRAW\r` ；	`OK`
		2. 串口输入：`abcdefghijklmn`	PC端 UDP 客户端接收到：`abcdefghijklmn`
8	透传模式下，UDP 客户端发送数据至模块串口	UDP 客户端发送区输入数据：`1234567890`	模块串口接收到：`1234567890`

在PC端利用TCP/UDP测试软件创建一个UDP广播连接，与模块进行UDP通信，具体情况请参考。

PC端 UDP 连接创建如下：

PC端TCP/UDP测试软件数据收发工作区:

串口调试软件数据收发工作区。

#STATION模式下的UDP广播

在 STATION 模式下, 建立一个UDP服务端，模块发 UDP 广播信息。具体步骤如下：

序号	步骤	发送指令（或操作）	返回（或现象）
1	设置并开启STATION模式,等待连接成功	`AT+WJAP=MX,88888880\r`	`OK` `+WEVNET:STATION UP`
2	PC连接到 Willam Xu，并获取IP地址	PC端 Wlan 连接至`MX` ； PC端打开cmd.exe，输入指令：`ipconfig` 。	成功连接Willam Xu，PC的IP 地址：`192.168.100.118`
3	设置模块做 UDP 服务器端的参数	`AT+CIPSTART=2,udp_broadcast,192.168.100.255,20001,4001\r`	`OK`
4	PC起 UDP 客户端并连接	设置目标 port 端口号：4001，本机端口号：20001	与模块的udp广播连接成功。`+CIPEVENT:2,UDP,CONNECTED`
5	AT指令模式下，模块通过串口向 UDP 客户端发数据	`AT+CIPSEND=2,5\r12345`	TCP客户端接收区收到：`12345`
6	AT指令模式下，UDP 客户端向模块串口发数据	1. TCP工具发送区发送：`1234567890`	发送成功
		2. 若模块端为非自动接收至串口，即：`AT+CIPRECVCFG` 设置为0，则输入指令：`AT+CIPRECV=1\r`	`+CIPRECV:10,1234567890\r\nOK`
		3. 若模块端为自动接收至串口，即：`AT+CIPRECVCFG` 设置为1，则不需输入指令.	模块串口接收到：`1234567890`
7	透传模式下,模块通过串口向 UDP 客户端发数据	1. 模块串口输入指令：`AT+CIPSENDRAW\r` ；	`OK`
		2. 串口输入：`abcdefghijklmn`	PC端 UDP 客户端接收到：`abcdefghijklmn`
8	透传模式下，UDP 客户端发送数据至模块串口	UDP 客户端发送区输入数据：`1234567890`	模块串口接收到：`1234567890`

在PC端利用TCP/UDP测试软件创建一个UDP广播连接，与模块进行UDP通信，具体情况请参考。

PC端创建 UDP 客户端如下：

PC端TCP/UDP测试软件数据收发工作区：

串口调试软件数据收发工作区：

#UDP单播

当需要模块做 UDP 单播（服务端），并发 UDP 单播信息时，可参考以下步骤。

#AP模式下的UDP单播

在WiFi AT指令模式下，AP 模式下建立一个UDP客户端，模块发 UDP 单播信息。具体步骤如下（以链接 1 为例，链接 2 方法相同）：

序号	步骤	发送指令（或操作）	返回（或现象）
1	设置并开启Soft_AP模式	`AT+WSAP=jenny,12345678\r`	`OK`
2	PC连接到 AP，并获取IP地址	PC端 Wlan 连接至`jenny` ； PC端打开cmd.exe，输入指令：`ipconfig` 。	成功连接jenny，PC的IP 地址：10.10.10.2
3	设置模块 UDP 广播服务的参数	`AT+CIPSTART=3,udp_unicast,10.10.10.1,20003,4003\r`	`OK`
4	PC起 UDP 客户端并连接	设置目标 Port 端口号：20003，本机端口号：4003	与模块的自动连接成功.`+CIPEVENT:2,UDP,CONNECTED`
5	AT指令模式下，模块通过串口向 UDP 服务器端发数据	`AT+CIPSEND=2,5\r12345`	TCP客户端接收区收到：`12345`
6	AT指令模式下，UDP 客户端向模块串口发数据	1. 发送区发送：`1234567890`	发送成功
		2. 若模块端为非自动接收至串口，即：`AT+CIPRECVCFG` 设置为0，则输入指令：`AT+CIPRECV=1\r`	`+CIPRECV:10,1234567890\r\nOK`
		3. 若模块端为自动接收至串口，即：`AT+CIPRECVCFG` 设置为1，则不需输入指令.	模块串口接收到：`1234567890`
7	透传模式下,模块通过串口向 UDP 服务器发数据	1. 模块串口输入指令：`AT+CIPSENDRAW\r` ；	`OK`
		2. 串口输入：`abcdefghijklmn`	PC端 UDP 客户端接收到：`abcdefghijklmn`
8	透传模式下，UDP 客户端发送数据至模块串口	UDP 客户端发送区输入数据：`1234567890`	模块串口接收到：`1234567890`

PC端创建 UDP 单播连接如下：

PC端TCP/UDP测试软件数据收发工作区：

串口调试软件数据收发工作区：

#STATION模式下的UDP单播

在WiFi AT指令模式下，STATION 模式下建立一个UDP客户端，模块发 UDP 单播信息。具体步骤如下（以链接 1 为例，链接 2 方法相同）：

序号	步骤	发送指令（或操作）	返回（或现象）
1	设置并开启STATION模式,等待连接成功	`AT+WJAP=MX,88888880\r`	`OK` `+WEVNET:STATION UP`
2	PC连接到 Willam Xu，并获取IP地址	PC端 Wlan 连接至`MX` ； PC端打开cmd.exe，输入指令：`ipconfig` 。	成功连接Willam Xu，PC的IP 地址：192.168.100.105
3	设置模块做 UDP 服务器端的参数	`AT+CIPSTART=3,udp_unicast,192.168.100.105,20003,4003\r`	`OK`
4	PC起 UDP 客户端并连接	设置目标 port 端口号：4003，本机端口号：20003	与模块的udp client 自动连接成功。`+CIPEVENT:3,UDP,CONNECTED`
5	AT指令模式下，模块通过串口向 UDP 客户端发数据	`AT+CIPSEND=3,5\r12345`	TCP客户端接收区收到：`12345`
6	AT指令模式下，UDP 客户端向模块串口发数据	1. TCP工具发送区发送：`1234567890`	发送成功
		2. 若模块端为非自动接收至串口，即：`AT+CIPRECVCFG` 设置为0，则输入指令：`AT+CIPRECV=1\r`	`+CIPRECV:10,1234567890\r\nOK`
		3. 若模块端为自动接收至串口，即：`AT+CIPRECVCFG` 设置为1，则不需输入指令.	模块串口接收到：`1234567890`
7	透传模式下,模块通过串口向 UDP 客户端发数据	1. 模块串口输入指令：`AT+CIPSENDRAW\r` ；	`OK`
		2. 串口输入：`abcdefghijklmn`	PC端 UDP 客户端接收到：`abcdefghijklmn`
8	透传模式下，UDP 客户端发送数据至模块串口	UDP 客户端发送区输入数据：`1234567890`	模块串口接收到：`1234567890`

PC端创建 UDP 单播连接如下：

PC端TCP/UDP测试软件数据收发工作区:

串口调试软件数据收发工作区:

#Easylink配网

当需要使用 Easylink配网为模块配网时，可向模块发送AT指令，启动配网。

（目前，Easylink APP暂不支持。）

具体示例如下：

序号

步骤

发送指令（或操作）

返回（或现象）

不管模块处于何种工作模式

AT+SMARTSTART=1\r

+WEVENT:STATION_DOWN

，STATION 断开

手机打开 Easylink 配网APP,输入 ssid和key，开始配网

----

+WEVENT:STATION_UP

，配网成功

#Airkiss配网

当需要使用微信公众号的 Airkiss 为模块配网时，可向模块发送AT指令，启动配网。具体如下：

序号	步骤	发送指令（或操作）	返回（或现象）
1	仅当发送了该配置指令， Airkiss 配网后，才可发现设备	`AT+SMARTCFG=gh_420af5d2de71_9b6ee2f805e286e2,gh_420af5d2de71\r` (说明：第一个参数是您的微信公众号的原始ID:original_id，第二个参数是在该公众号下创建了产品后生成的设备ID:device_id)	`OK`
2	启动 Airkiss 配网状态	`AT+SMARTSTART=2\r`	`+WEVENT:STATION_DOWN` ，STATION 断开
3	手机打开您的微信公众号或扫描下方配网二维码，进入Airkiss配网页面,输入 ssid和key，开始配网	----	`+WEVENT:STATION_UP` ，配网成功，且APP端列表发现设备：米客鹿

Airkiss 配网测试二维码：

#获取SNTP时间

当需要模块获取网络同步时间时，可向模块发送 AT 指令，获取 SNTP 时间。

提示：若要获取网络时间，前提是模块必须连接上某路由器，要么启用 STATION 模式，要么 Easylink 配网成功，要么 Airkiss 配网成功，即处于 STATION_UP 状态。

具体步骤如下：

序号	步骤	发送指令（或操作）	返回（或现象）
1	模块连接路由器	启动STATION工作模式或配网	`+WEVENT=STATION_UP`
2	配置SNTP时区和服务器域名	`AT+SNTPCFG=+8,cn.ntp.org.cn,pool.ntp.org\r`	`OK`
3	获取 SNTP 时间	`AT+SNTPTIME\r`	`+SNTPTIME:2017-09-05T14:33:05.022320` \r\n `OK`

#获取RTC时间

当需要模块获取模块的 RTC 时间时，可向模块发送 AT 指令，获取 RTC 时间。

具体步骤如下：

序号	步骤	发送指令（或操作）	返回（或现象）
1	当未做 SNTP 时间同步时，获取的 RTC 时间是：从 1970年1月1日0时0分0秒开始计时的系统运行时间	`AT+RTCGET\r`	`+RTCGET:1970-01-01T00:01:00.028856` \r\n `OK`
2	当做过 SNTP 时间同步后，获取的 RTC时间是：当前指定时区的标准时间。	`AT+RTCGET\r`	如： `+RTCGET:2017-09-05T14:33:05.022320` \r\n `OK`
3	当系统掉电时，RTC 时间不保存，会恢复至初始时间：1970年1月1日0时0分0秒，直到再次上电时才从该初试时间重新开始计时	`AT+RTCGET\r`	`+RTCGET:1970-01-01T00:01:00.090555` \r\n `OK`

#AT指令局域网控制

以下讲解如何通过 UDP通信，实现模组AT指令控制功能。

具体步骤如下：

序号	步骤	发送指令（或操作）	返回（或现象）
1	设置模组AT局域网控制参数，即：设置查询端口和秘钥	1）AT+SEARCHPORT=1000\r 2）AT+SEARCHKEY=assic,1234567\r	+OK +OK
2	模组连接路由器并获取IP地址	1）AT+WJAP=TP-LINK_5A75,12345678\r 2）AT+WJAPIP?\r	+WEVENT:STATION_UP +WJAPIP:192.168.1.100,255.255.255.0,192.168.1.1,202.96.209.133

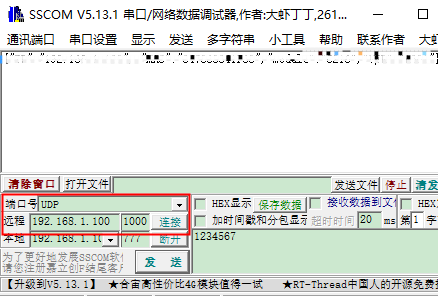

3	打开SSCOM串口调试助手设置UDP参数，并启动连接	1）端口号：UDP 2）远程ip地址：192.168.1.100 3）端口号：1000 4）点击“连接”，如右图

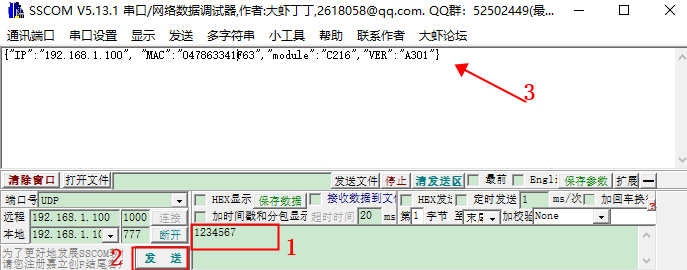

4	SSCOM 通过UDP向模组发送秘钥，启动AT指令局域网控制模式。	SSCOM中向模组发送123456，参数设置如右图	接收到模组返回的 IP、MAC、Module等信息

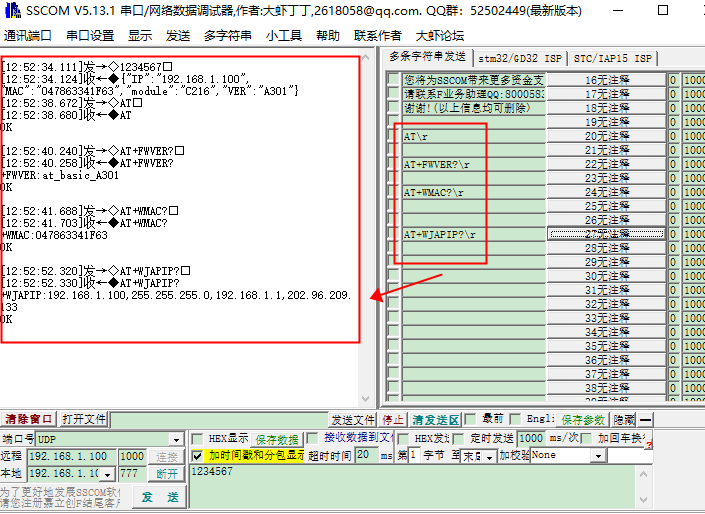

5	SSCOM通过UDP向模组发送AT控制指令	SSCOM中，向模组发送AT指令，如右图（请在秘钥发出后的 60秒内进行AT指令控制，60秒后需重新发送秘钥。）

#MQTT协议通信用例

#和mqtt测试服务器通信

以下讲解：模组如何通过AT指令，实现与mqtt测试服务器通信，来说明模组的MQTT AT指令如何使用。

MQTT测试服务器地址：http://www.emqx.io/online-mqtt-client#/recent_connections (opens new window)，通过添加一个新连接（New Connection），设置mqtt参数，实现发布和订阅测试。

具体实现步骤如下表：

序号	步骤	发送指令（或操作）	返回（或现象）
1	模组连接路由器	AT+WJAP=TP-LINK_5A75,12345678\r	+WEVENT:STATION_UP

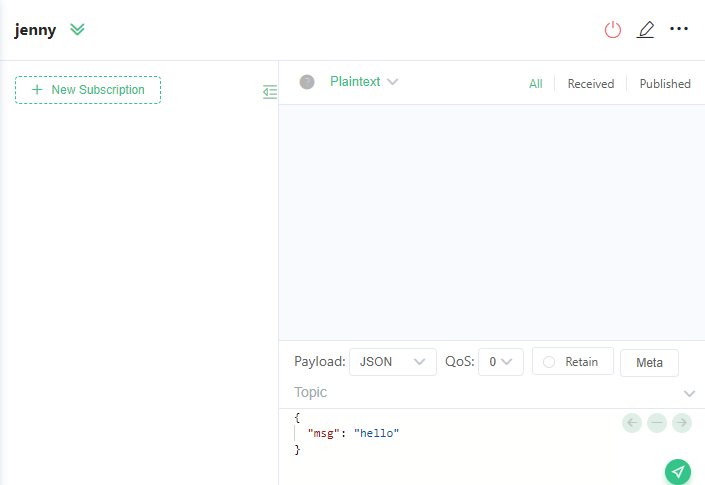

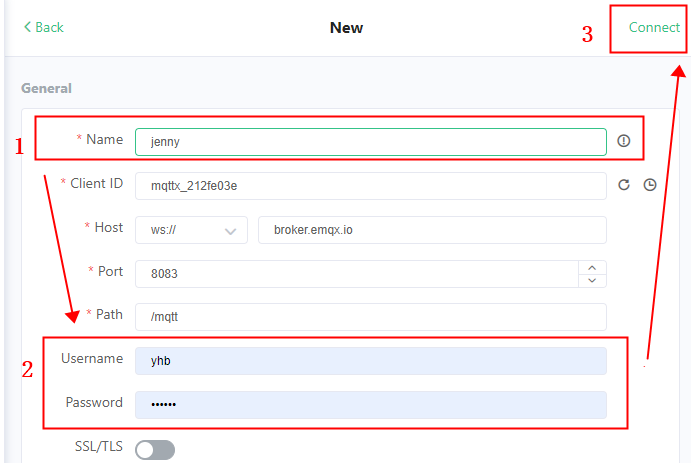

2	mqtt测试服务器启动新连接	进入服务器地址，配置参数并连接如图	创建新mqtt连接页，如图
3	设置模组 MQTT参数，启动MQTT连接	依次发送： AT+MQTTCID=mqttx_a6c61d311\r AT+MQTTAUTH=yhb,123456\r AT+MQTTSOCK=broker.emqx.io,1883\r AT+MQTTCAVERIFY=OFF,OFF\r AT+MQTTSSL=OFF\r AT+MQTTRECONN=OFF\r AT+MQTTAUTOSTART=OFF\r AT+MQTTSTART\r	依次返回： OK OK OK OK OK OK OK MQTTEVENT:CONNECT,SUCCESS
3	设置模组发布topic	AT+MQTTPUB=testtopic/yhb-pub,0\r	OK

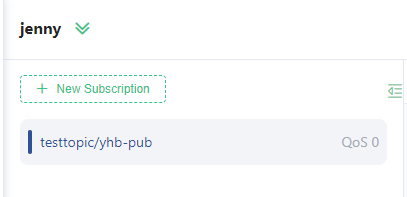

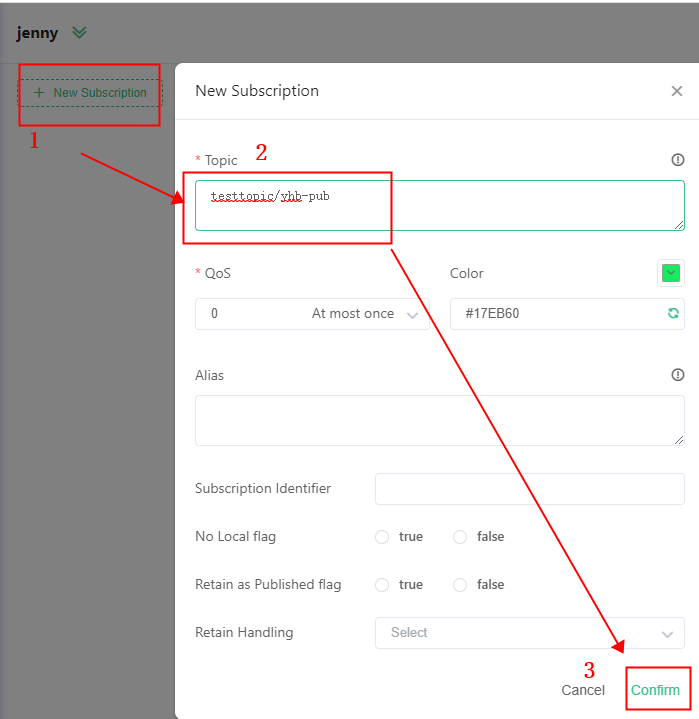

4	设置mqtt测试服务器订阅 topic	设置步骤，如图：	订阅topic，创建完成，如图：
5	模组发布数据服务器订阅数据	AT+MQTTSEND=9\r123456789	订阅topic接受数据，如图：说明：蓝色标出内容为心跳包和注册包内容，可参见指令说明

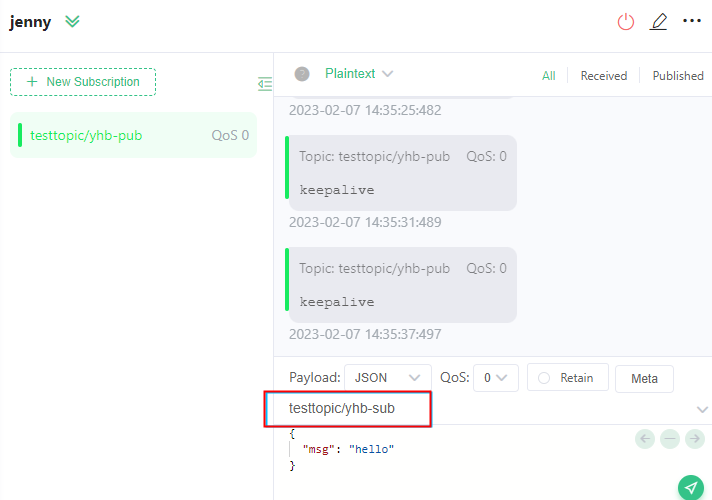

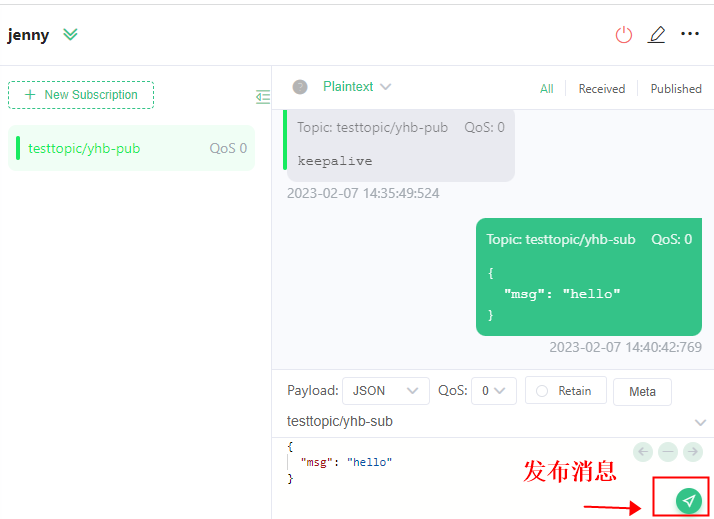

6	设置mqtt测试服务器发布topic	见图中红色位置标注：	备注：需与模组的订阅topic一致
7	设置模组订阅topic	AT+MQTTSUB=0,testtopic/yhb-sub,0\r	OK
8	服务器发布数据模组订阅数据		模组串口接收，如图 +MQTTEVENT:0,SUBSCRIBE,SUCCESS +MQTTRECV:0,20,{ "msg": "hello" }

#和庆科Fog云实现mqtt通信

以下讲解如何通过AT指令，实现设备与 Fog 云服务器之间的 MQTT 通信，包括：MQTT 连接建立，订阅主题，与发布数据。

说明： Fog云服务器不需要验证证书，需要 SSL 加密。

序号	步骤	发送指令（或操作）
1	连接路由器	`AT+WJAP=ssid,password\r`
	返回	`OK` 和`+WEVNET:STATION UP`
2	使能事件推送功能	`AT+MQTTEVENT=ON\r`
	返回	`OK`
3	设置MQTT用户名和密码	`AT+MQTTAUTH=6618fdda2a4f11e7a554fa163e876164/77a0853e3a1a11e7a554fa163e876164, ibV/zzpOyHKDUVH4EEXK7RoZtJHp6GTj6fazxst2+k4=\r`
	返回	`OK`
4	设置主机和端口号	`AT+MQTTSOCK=6618fdda2a4f11e7a554fa163e876164.mqtt.iot.gz.baidubce.com,1884\r`
	返回	`OK`
5	关闭MQTT证书验证	`AT+MQTTCAVERIFY=OFF,OFF\r`
	返回	`OK`
7	使能SSL加密	`AT+MQTTSSL=ON\r`
	返回	`OK`
8	设置客户端标识符	`AT+MQTTCID=77a0853e3a1a11e7a554fa163e876164\r`
	返回	`OK`
9	设置MQTT心跳周期	`AT+MQTTKEEPALIVE=30\r`
	返回	`OK`
10	使能MQTT自动重连功能	`AT+MQTTRECONN=ON\r`
	返回	`OK`
11	使能MQTT上电自动连接功能	`AT+MQTTAUTOSTART=ON\r`
	返回	`OK`
12	启动MQTT服务	`AT+MQTTSTART\r`
	返回	`OK` 和`+MQTTEVENT:CONNECT,SUCCESS`
13	订阅主题	`AT+MQTTSUB=0,6618fdda2a4f11e7a554fa163e876164/df358c1a348611e7a554fa163e876164/77a0853e3a1a11e7a554fa163e876164/status/json,0\r`
	返回	`+MQTTEVENT:0,SUBSCRIBE,SUCCESS`
14	发布设置	`AT+MQTTPUB=6618fdda2a4f11e7a554fa163e876164/df358c1a348611e7a554fa163e876164/77a0853e3a1a11e7a554fa163e876164/status/json,0\r`
	返回	`OK`
15	发布数据	`AT+MQTTSEND=6\r` ，返回 `>` 后,输入数据:`123456`
	返回	`+MQTTEVENT:PUBLISH,SUCCESS` ，同时接收到订阅的相同主题返回的数据： `+MQTTRECV:0,6,123456`
16	取消订阅主题	`AT+MQTTUNSUB=0\r`
	返回	`OK` 和`+MQTTEVENT:0,UNSUBSCRIBE,SUCCESS`
17	关闭MQTT服务	`AT+MQTTCLOSE\r`
	返回	`OK` 和`+MQTTEVENT:CLOSE,SUCCESS`

#和亚马逊aws云实现mqtt通信

以下讲解如何通过 MQTT 通信 AT指令，实现设备与 AWS 云服务器之间的 MQTT 通信。该服务器要求进行证书验证，因此与 Fog 通信相比，多了 3 个证书验证指令。具体过程如下，包括：MQTT 连接建立，订阅主题，发布数据。

说明：

1.由于亚马逊提供的是付费服务，这里仅提供完整的使用流程，并不提供真实的用户名、密码及证书。

2.需用户根据具体的产品或项目，在亚马逊上注册服务，获取相关的用户名、密码和证书等。点此进入亚马逊aws官网 (opens new window)。

3.用户在实际传递证书时，必须在证书的末尾追加Ctrl+Z (ASCII码是0x1A，不属于证书的一部分)，作为证书传递结束的标志，此时模块会将证书存入flash。

序号	步骤	发送指令（或操作）	返回（或现象）
1	连接路由器	`AT+WJAP=ssid,password\r`	`OK` 和`+WEVNET:STATION UP`
2	使能事件推送功能	`AT+MQTTEVENT=ON\r`	`OK`
3	设置MQTT用户名和密码	`AT+MQTTAUTH=UserName,PassWord\r`	`OK`
4	设置主机和端口号	`AT+MQTTSOCK=a1lqshc4oegz64.iot.us-west-2.amazonaws.com,8883\r`	`OK`
5	使能MQTT证书验证	`AT+MQTTCAVERIFY=ON,ON\r`	`OK`
6	传递服务器根证书	`AT+SSLCERTSET=0\r`	`OK`
7	发送服务器根证书文件内容	`服务器根证书文件内容`	`OK`
8	传递客户端证书	`AT+SSLCERTSET=1\r`	`OK`
9	发送客户端证书文件内容	`客户端证书文件内容`	`OK`
10	传递客户端私钥	`AT+SSLCERTSET=2\r`	`OK`
11	发送客户端私钥文件内容	`客户端私钥文件内容`	`OK`
12	使能SSL加密	`AT+MQTTSSL=ON\r`	`OK`
13	设置客户端标识符	`AT+MQTTCID=MiCO\r`	`OK`
14	设置MQTT心跳周期	`AT+MQTTKEEPALIVE=10\r`	`OK`
15	关闭MQTT自动重连功能	`AT+MQTTRECONN=OFF\r`	`OK`
16	使能MQTT上电自动连接功能	`AT+MQTTAUTOSTART=ON\r`	`OK`
17	启动MQTT服务	`AT+MQTTSTART\r`	`OK` 和`+MQTTEVENT:CONNECT,SUCCESS`
18	订阅主题0	`AT+MQTTSUB=0,$aws/things/myLight/shadow/delete/accepted,1\r`	`OK` 和`+MQTTEVENT:0,SUBSCRIBE,SUCCESS`
19	订阅主题1	`AT+MQTTSUB=1,$aws/things/myLight/shadow/update/delta,0\r`	`OK` 和`+MQTTEVENT:1,SUBSCRIBE,SUCCESS`
20	订阅主题2	`AT+MQTTSUB=2,$aws/things/myLight/shadow/update,0\r`	`OK` 和`+MQTTEVENT:2,SUBSCRIBE,SUCCESS`
21	发布设置	`AT+MQTTPUB=$aws/things/myLight/shadow/update,0\r`	`OK`
22	发布数据	`AT+MQTTSEND=6\r` ，返回 `>` 后,输入数据： `123456`	`+MQTTEVENT:PUBLISH,SUCCESS` ，同时接收到订阅的相同主题返回的数据: `+MQTTRECV:2,6,123456`
23	取消订阅主题1	`AT+MQTTUNSUB=1\r`	`OK` 和`+MQTTEVENT:1,UNSUBSCRIBE,SUCCESS`
24	关闭MQTT服务	`AT+MQTTCLOSE\r`	`OK` 和`+MQTTEVENT:CLOSE,SUCCESS`

#HTTP协议通信用例

以下讲解如果通过AT指令，构建HTTP连接，并通信。

序号	步骤	发送指令（或操作）	返回（或现象）
1	连接路由器	AT+WJAP=TP-LINK_5A75,12345678\r	+OK +WEVENT:STATION_UP
2	设置服务器域名	AT+HTTPSV=www.baidu.com,80,0\r	+OK
3	设置HTTP请求方法	AT+HTTPREQ=GET\r	+OK
4	设置HTTP请求路径	AT+HTTPPATH=/index.html\r	+OK
5	设置HTTP超时时间	AT+HTTPTIMEOUT=5\r	+OK
6	设置HTTP请求header	AT+HTTPHEADER=?\r	+HTTPHEADER:Accept:text/html Accept-Language:zh-CN User-Agent:Mozilla/5.0 Connection: Keep-Alive OK

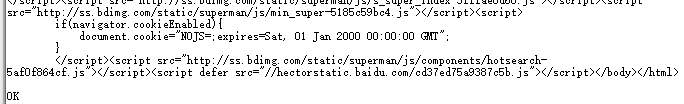

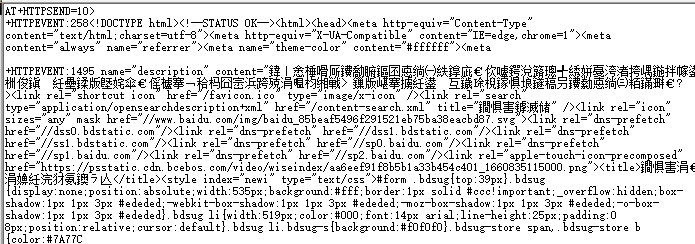

7	设置HTTP发送数据	AT+HTTPSEND=10\r1234567890	返回http页面数据信息开始数据接收（截图）结束数据接收（截图）
8	进入HTTP透传模式	AT+HTTPSENDRAW	无返回
9	透传模式发HTTP请求	SSCOM中发送任意字符串，如图：	返回http页面数据信息具体见第7步中，返回截图
10	退出HTTP透传模式	待HTTP数据接收完成后，发送+++，返回AT指令模式	+OK

#EMW3239 BT蓝牙通信实例

当在 EMW3239 模块上实现蓝牙连接与透传功能时，具体指令配置如下：

序号	步骤	发送指令（或操作）	返回（或现象）
1	查询 3239 蓝牙设备名称	`AT+BTNAME=?\r`	`+BTNAME:MXCHIP_BT123456 \r\n OK`
2	查询 3239 蓝牙配对秘钥	`AT+BTPASSKEY=?\r`	`+BTPASSKEY:123456 \r\n OK`
3	开启蓝牙可发现可连接模式	`AT+BTDISCOVERY=ON\r`	`OK`
4	开始监听蓝牙事件	`AT+BTEVENT=ON\r`	`OK`
5	查询当前蓝牙状态	`AT+BTSTATE?\r`	`+BTSTATE:DISCOVERABLE \r\n OK` ---处于蓝牙待连接状态
5	打开手机蓝牙功能，并与蓝牙设备配对	手机蓝牙设备列表中找到 `MXCHIP_123456` ，点击，输入配对秘钥，开始配对	成功配对
6	连接蓝牙设备	打开手机蓝牙串口 APP, 并连接3239蓝牙设备	`+BTEVENT:CONNECTION,ON` --处于已连接成功状态
7	AT指令模式下，3239 蓝牙设备与手机APP端通信	设备通过指令发送数据给手机APP端,发送指令： `AT+BTSEND=10\r`	`>`
		返回 > 后，紧接着1分钟内，发送指定长度的数据内容，如：`1234567890`	`OK`
		手机蓝牙串口 APP 端，发送数据给 3239 蓝牙设备，如：`12345`	`OK`
8	BT 透传模式下，3239 蓝牙设备与手机APP端通信	设备由AT指令模式切换至BT透传模式，发送指令： `AT+BTSENDRAW\r`	`OK`
		设备直接发送数据给手机APP：`1234567890`	APP接收到数据：`1234567890`
		手机APP直接发送数据给设备：`12345`	APP接收到数据：`12345`

← 指令详细 BLE 命令使用 →
