# 模组生产烧录方案

BAT系统，全称：Burning Authorizing and Tracking System，即：烧录授权追踪系统。

是庆科信息自主开发的一套模组“固件 & 设备激活码ID烧录 ”解决方案。

#产品构成

系统通过两端一体的服务模式，帮助企业实现：模组产品固件及设备激活码ID 的差异化烧录管理。

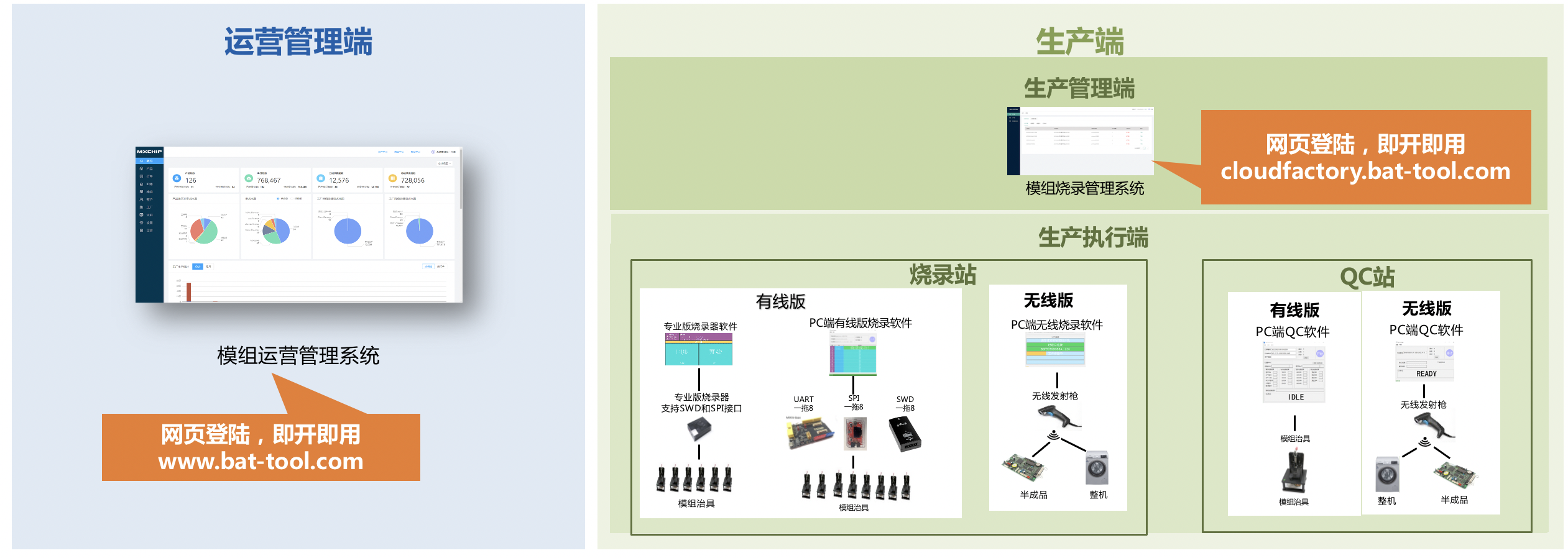

产品构成，如图。

系统包括：运营管理端和生产端 两部分。 其中生产端包括：生产管理端 和 生产执行端。

两个管理端均可以通过网页直接登录，即开即用，让工作摆脱场所的限制，特别适用于远程办公场景。

其中，

无线版本烧录与QC工具-BAT LOTA，专门针对客户整机产品的固件烧录检测场景（上电即可无需拆机）。

（如需开通试用账号，请 联系我们 (opens new window)。）

#功能框图

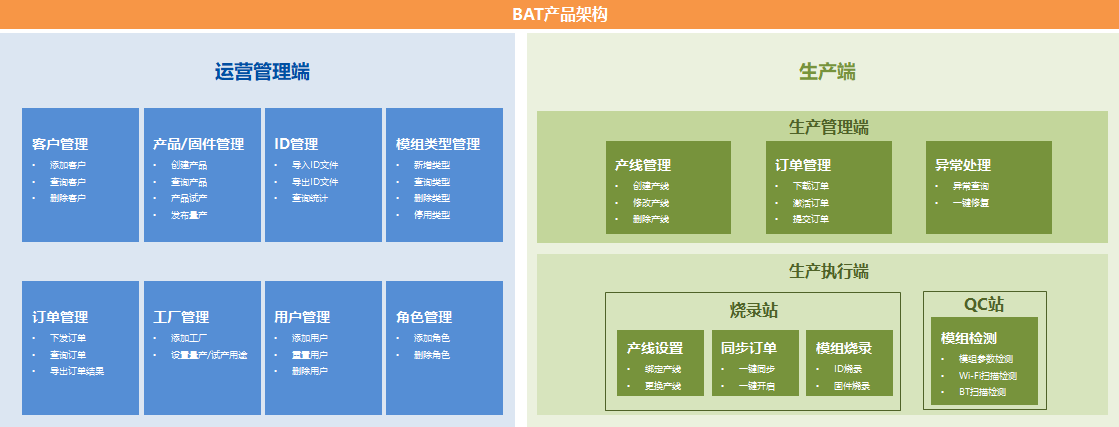

系统功能组成，如图：

运营管理端，主要实现：

  • 产品管理：创建、查询、试产、发布、停用、删除产品。
  • 订单管理：下发、查询、导出订单。
  • 激活码ID管理：导入、导出、查询、统计激活码ID。
  • flash分区管理：新增、查询、删除、停用模组flash分区方案。
  • 客户管理：添加、查询、删除客户。
  • 工厂管理：添加、查询、删除工厂。
  • 用户管理：添加、修改、删除用户。
  • 角色管理：定义、修改、删除角色。
  • 日志管理：保存、查询系统操作记录。

生产管理端，主要实现：

  • 产线管理：创建、修改、绑定、删除产线。
  • 订单管理：下载、激活、提交订单。
  • 异常处理：异常查询、一键修复、回收。

生产执行端，主要实现：

  • 烧录站：绑定产线，同步订单，执行烧录任务。
  • QC站：固件参数检测，Wi-Fi或BT扫描检测。

#业务流程

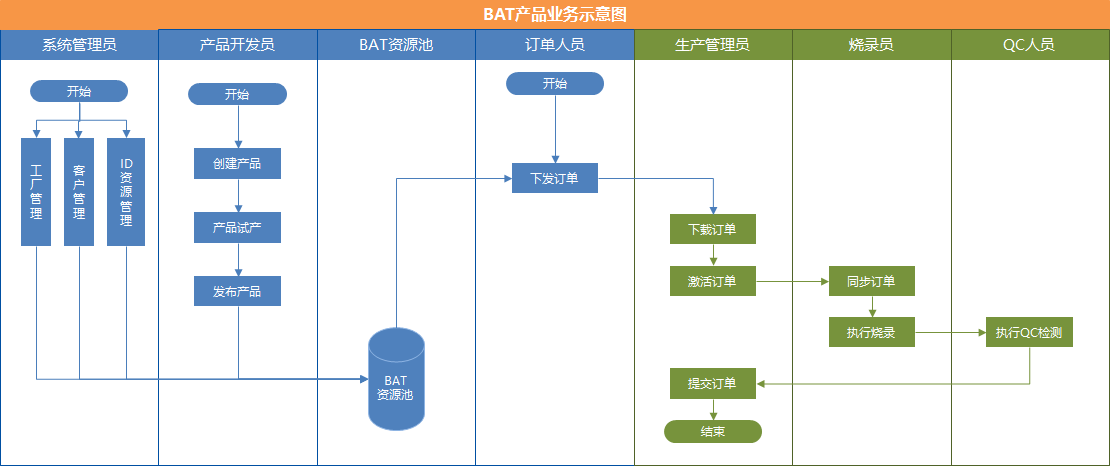

系统整体业务流程如图。

根据分工定义角色，赋予不同权限，典型角色权限示例如表：

端

序号

角色名称

任务

运

营

端

1

系统管理员

添加角色、用户、工厂、客户、ID资源

2

产品开发人员

创建、试产、发布、停用产品

3

订单人员

下发量产订单

生

产

端

4

生产管理员

创建产线、下载/激活订单、提交订单

5

烧录员

同步订单，绑定产线、执行烧录

6

QC人员

执行QC检测

注意：企业可根据分工情况，自定义角色。

#使用流程

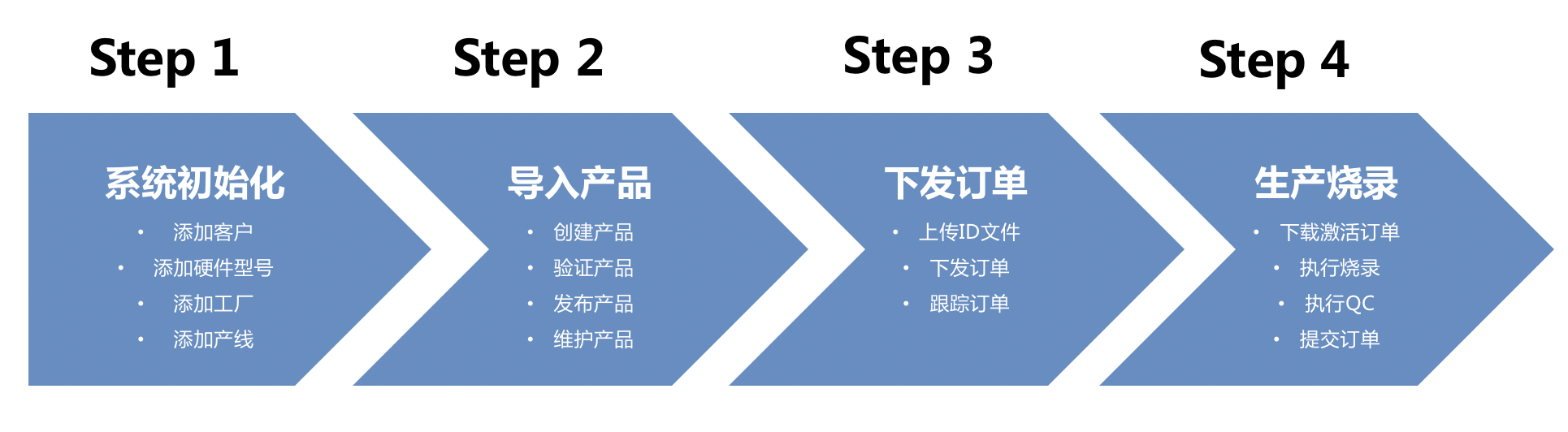

在系统中，依次执行以下 4 个步骤，即可完成生产烧录任务。

#Step1: 系统初始化

分别：

#Step2: 导入产品

在“模组运营管理系统”中，完成：创建产品 (opens new window)、试产验证产品 (opens new window)、发布产品 (opens new window)、维护产品 (opens new window)。

#Step3: 下发订单

在“模组运营管理系统”中，完成：导入ID (opens new window)、下发订单 (opens new window)、跟踪订单 (opens new window)。

#Step4: 生产烧录

在“模组生产管理系统”中，完成：下载订单 (opens new window)、激活订单 (opens new window)。

在“模组生产执行端”中，完成：执行烧录 (opens new window)、执行QC (opens new window)、提交订单 (opens new window)。

#烧录/检测工具

根据通信方式不同，分为：有线版和无线版。其中，

  • 有线版：完成 量产模组的 产品固件及设备激活码ID 的烧录和QC检测。
  • 无线版：完成 模组PCBA半成品或整机的 产品固件及设备激活码ID 的烧录和QC检测。

无线版工具，旨在帮助整机厂商实现：免拆装设备，即完成模组烧录和QC检测。

#有线版

#有线版烧录工具

通过PC 端专用软件：BAT-Flasher.exe，采用不同烧录工具，实现模组固件及ID烧录。

连接示意图：

#有线版QC检测工具

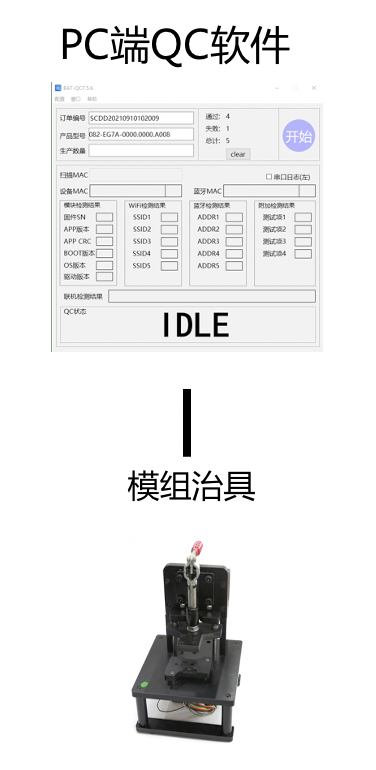

通过PC 端专用QC软件：BAT-QC.exe，采用模组专用治具，实现模组固件及ID检测。

连接示意图：

#无线版

#无线版烧录工具

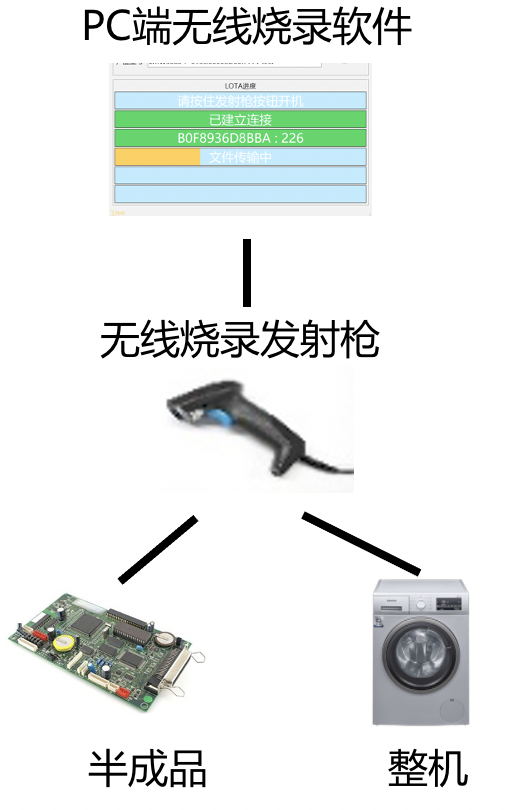

通过 PC 端专用软件：BAT-LOTA.exe，借助专用无线烧录发射枪，完成模组固件及ID更新。

连接示意图：

# 无线版QC检测工具

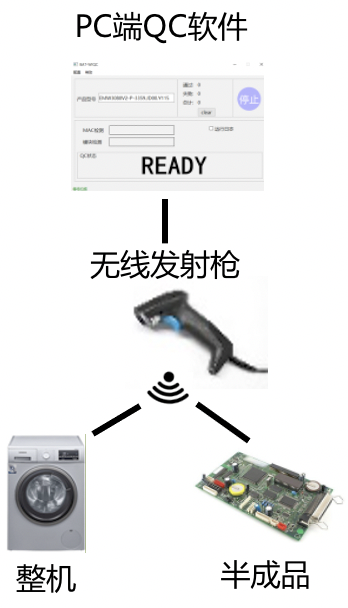

通过PC 端专用QC软件：BAT-WIQC.exe，借助专用无线QC发射枪，完成模组固件及ID检测。

连接示意图：

—————————————————————————————————————————

End.
