固件串口烧录方法

本文介绍 ASR5502A系列（ mx1270）模组 的 .bin 固件烧录，适用的模组型号包括：EMW3070/5070/3071/3072/3076/3075，等EMW307x、EMW507x系列模组。

烧录准备

• 一个 USB 转TTL 小板 （用于接出调试串口）
• 安装了 SecureCRT 软件的 PC 电脑
• 模组接出 6根线，电源和地，用户串口TXD和RXD，BOOT管脚，RESET管脚。

烧录步骤

1. PC 端自行安装 USB 转 TTL 转换器 驱动软件，并进入设备管理器查看 串口设备COM 口；

   • 通常 Enhance COM为调试串口
   • 通常 Standard COM为用户串口

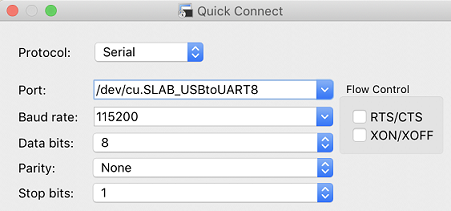

2. PC 端自行安装：SecureCRT 串口终端软件 (opens new window)，并连接相应的COM端口-调试串口，波特率：115200bps，数据位：8位，停止位：1，如图：

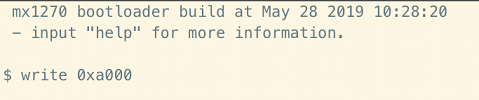

3. 模组 BOOT管脚拉低，RESET复位， 用户串口输出信息如下：



   输入命令：write 0xa000   回车即可。

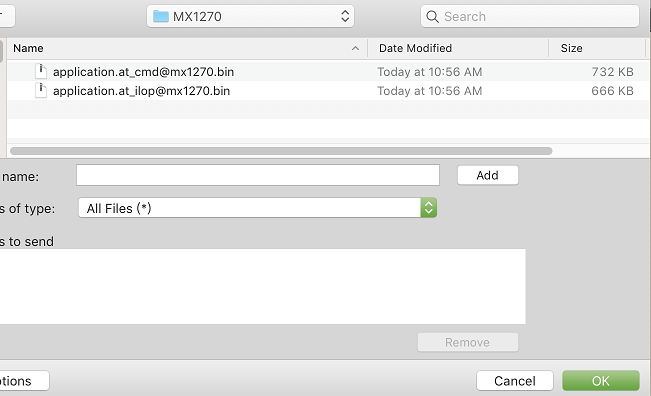

   打开 Transfer --> Send Ymodem 界面，在 PC 目录中选择要烧录的.bin固件文件，如下图，选择OK即可开始烧录。



4. 等待烧录完成，可查看烧录结果，如图：



5. 确认固件信息： BOOT 拉高，RESET复位，即可查看调试串口输出信息.

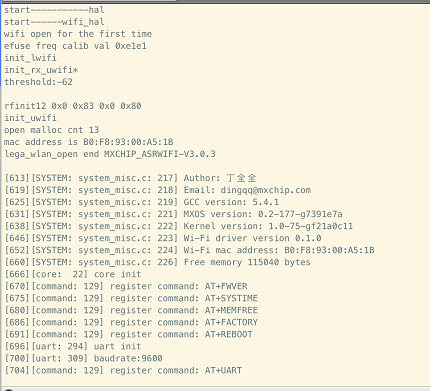

若此处是AT固件，输出AT log信息，如图：

![](/img/1582470673148-01a9f5d3-96b8-44c1-88f8-b9d0c05a506d.png)
